用途
ワックス作成専用に開発されたWAXインジェクター。
ALTIMAの姉妹機です。
特徴
  • よりシンプルな操作盤。
  • 進化したインジェクション性能。
  • クランプ無しでもご購入いただけます。

（1）よりシンプルな操作盤

PRIME Xは、ソフトタッチキーによる操作盤を採用。複雑な操作は不要です。

（2）進化したインジェクション性能

PRIME Xは複雑な細かいデザインに対しても高い充填性を実現しました。
良質なワックスをとる事で、石留も効率的に行うことが可能です。
効率的な射出により、曳け（収縮）も抑えることが可能です。

（3）手軽な手取り

PRIME Xは本体とクランプユニットがそれぞれ単独の製品となっており、本体のみのご購入で手取りから始めることができ、とても手軽に高品質のワックス取りをすることが可能です。
射出はフットスイッチで開始します。

仕様 – PRIME X 本体
電源 230V、50/60Hz、単相
消費電力 0.48KVA(最大)
エア供給元圧 0.40-0.70MPa
温度表示範囲 40～100℃
温度調整範囲 40～100℃
真空引き時間設定範囲 0～100秒
ワックス注入時間設定範囲 0～600秒
加熱ON待機タイマ 6-99時間の設定が可能
ワックス容量 約3.5kg
ノズル温度変動幅 ±0.2℃
最大ゴム型サイズ 80(W)×100(D)×50(H)mm
装置外寸 523(W)×373(D)×543(H)mm
装置重量 約25kg
X クランプ
エア供給 PRIME X本体より供給
最大ゴム型サイズ 110(W)×135(D)×50(H)mm
型締め圧力（CLAMP） 30-300kPa
前進圧力（FORWARD） 35-250kPa
保持時間（HOLD 0-300秒
外寸 170(W)×268(D)×342(H)mm
重量 約7kg

スマートWAXインジェクタ　ALTIMA

用途
ワックス作成専用に開発された究極のスマートWAXインジェクタです。
特徴
  • 操作が簡単なタッチパネル
  • 進化したインジェクション性能
  • 柔軟なクランプ制御
  • アシスト機能

（1）操作が簡単なタッチパネル

ALTIMAは、何千ものゴム型データベースの中から最良の各種設定数値を保存、呼出しすることで、飛躍的に生産性を改善します。操作も簡単、ディスプレイの写真をタッチするだけで、最良のパラメータを呼び出します。

（2）進化したインジェクション性能

ALTIMAの射出性能は、今までのWAXインジェクタの生産技術を凝縮した開発により、さらに優れたものとなりました。バリ、気泡、ヒケ（収縮）、充填不良といった問題を抑えるためのソリューションを装置内の細部にまで搭載しています。これにより、高い生産安定性を実現し、高い重量精度、WAX生産品質を可能にしました。

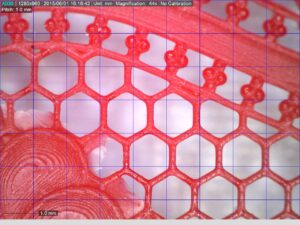

こんな細いものまで充填

（3）柔軟なクランプ制御

Z 自動高さ設定機能（特許出願中）

ゴム型の射出口の高さをコンピュータに登録することができます。
Y クランプ加圧点の調整機能

ゴム型の加圧点は、品物によって全く異なります。それを微細に調整し、データ管理できます。
X スムース スライド クランプ

横軸の微細なズレを自動修正してくれます。中心を外さないことが、正確な射出の条件です。

（4）アシスト機能

新規ゴム型への適正パラメータの設定をアシストします。ワックスパターンのどの部分が、どのように、どれくらい悪いのかを指定するだけで、レシピの微調整を自動的に行ってくれる機能です。

仕様

型式 Standard Clamp Large Clamp
電源 230V、50/60Hz、単相
消費電力 0.48KVA(最大)
エア供給元圧 0.40-0.70MPa
温度表示範囲 40～100℃
温度調整範囲 40～100℃
真空引き時間設定範囲 0～99.9秒
ワックス注入時間設定範囲 0～600秒
加熱ON待機タイマ カレンダー機能により設定
ワックス容量 約3.5kg
ノズル温度変動幅 ±0.2℃
最大ゴム型サイズ 80(W)×100(D)×50(H)mm 135(W)×150(D)×74(H)mm
装置外寸 582(W)×473(D)×517(H)mm
装置重量 約33.5kg
梱包済外寸 650(W)×580(D)×620(H)mm
梱包済重量 約42.0kg 約44.0kg

オプション 小型真空ポンプ

小型の真空ポンプです。
ワックスインジェクタで使用します。
便利な自動排気弁付きです。

項目 単位 50Hz 60Hz
実行排気速度 L/min 20 24
到達圧力 Pa 9.3
モータ出力 W 100
使用油 SMR-100
油量 mL 230
質量 kg 8.5
吸・排気口 mm O.D.φ18×I.D.φ14, G3/4
使用雰囲気温度範囲 ℃ 7～40
最大寸法 mm 156(W) × 284(L) × 199.5(H)
ワックスインジェクタオーバーホール 弊社製のワックスインジェクタの保守サービスを提供します。
タルクなどがノズルやバルブ内、タンクに蓄積すると取れるワックスの品質に大きく影響するので定期的な分解・清掃が必須です。
機種、場所、製品の状態により費用が変わります。 交換部品も含めてお見積りいたします。

仕様及びデザインは、2015年8月現在のものです。技術改善などにより、予告なしに変更することがありますが、ご了承下さい。
実際とは色合いなど多少異なることがあります。
