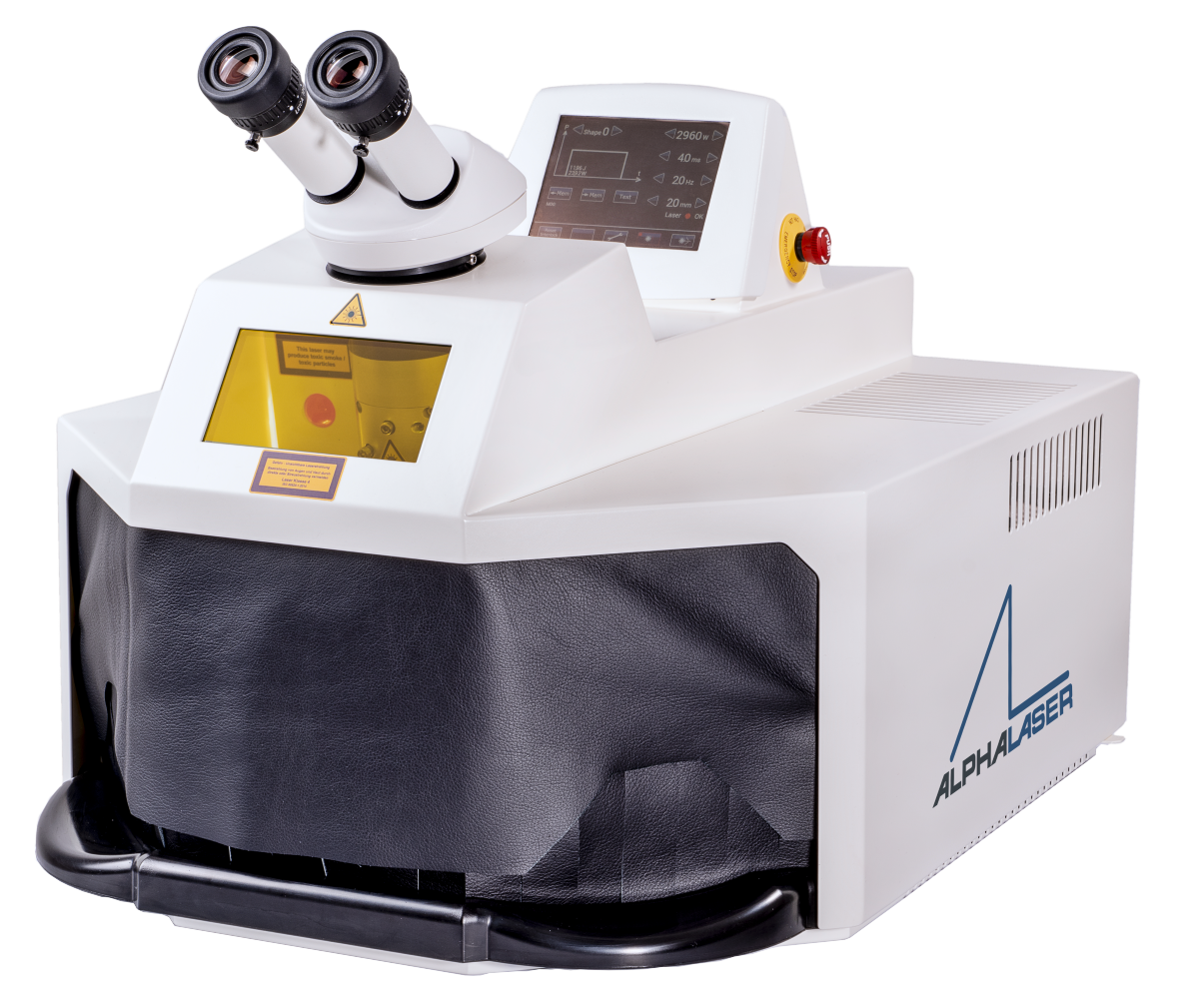

YVL-50
- 用途
- ボックス内で手動でレーザ溶接を行う装置です。
ジュエリー・精密金属・医療器具・時計・眼鏡 業界向きで、下記のような用途があります。
◎ キズ・巣などの補修
◎ スプリングなど、バネ性のあるワークの溶接
◎ 極細線の溶接
◎ 変形し易い薄物ワークの溶接
◎ 線材先端の丸玉加工
- 特徴
-
- 波形制御でなめらかな溶接面
- YAGレーザ 焦点径設定 0.20〜2.00mm
- 溶接条件メモリー機能で作業効率アップ
- 高精度 十字スコープ照射
- ハイパワー
- コンパクト設計
- 世界最高水準の安全性/安定性
（1）波形制御でなめらかな溶接面
 |
デスクトップ型でありながら、波形制御機能を搭載。 金属に応じレーザの波形を選択できます。 最適な波形を選択することで、レーザ跡がなめらかになり、 クオリティの高い加工が可能となります。 |
（2）YAGレーザ 焦点径設定 0.20〜2.00mm
| 強力な照射が可能で、パワーの強弱がつけやすい、YAGレーザを採用。 焦点径設定を0.20〜2.00mmまで、手元で瞬時に選択できます。 |
（3）溶接条件メモリー機能で作業効率アップ
| 溶接条件(照射径・照射時間・照射強度・繰り返し数など)を簡単に選択、パターン登録できます。 パターン呼び出しで、めんどうな設定作業なく、最適な溶接条件でワークを進めることができ、作業効率のアップが計れます。 |
（4）高精度十字スコープ照射
 |
スコープ内の十字線にワークの照準を合わせるだけで、溶接位置の確認が出来ます。 複雑な形状、極小部品など、精密な加工が容易になります。 |
（5）ハイパワー
| 通常デスクトップ型では不可能な溶解困難な金属も加工可能。 デスクトップ型トップクラスの、ピークパワー5kwを実現。 溶解が困難な金属も、加工可能です。（K24・Pt1000・純銀・チタン等）。 1秒間に最大15回の連続パルス溶接が可能です。 |
（6）コンパクト設計
 |
大型機種の1/3以下サイズです。 作業スペースの犠牲を最小限に、少ないスペースで設置が可能です。 また、軽量ですので、移動も容易です。 単相200V/240Vの電源に接続するだけで、すぐご使用になれます。 設置時に、めんどうな工事などがありません。 |
（7）世界最高水準の安全性/安定性
 |
CEマーキングを取得しています。 ボックス内での作業なので、安全性が確保されています。 連続照射時の安定性も世界最高水準です。 |
|
 |
 |
 |
||
| 修理（爪折れ） | 半球溶接 | サイズ直し | ||
|
|
|
|
|
 |
 |
|||
| 一点複数溶接 | 薄板突合せ溶接 |
仕様
| 製品名 | YVL-50 |
|---|---|
| レーザ種類 | Nd:YAG,1064nm |
| 平均出力 | 60 W |
| パルスエネルギー | 50J |
| ピークパワー | 7.5kw |
| パルス幅 | 0.5 ‐ 20ms |
| 連射数 | single pulse – 15Hz |
| 波形制御 | 4種（固定）から選択 |
| 焦点径 | 0.2 – 2.0 mm |
| 冷却方式 | 純水ラジエータ冷却循環方式 |
| 保護ガス | 使用可 |
| ヒューム集塵 | 内蔵 |
| 外形寸法 | (W×D×H)510×645×430mm |
| 装置重量 | 50kg |
| 電源 | 単相200 – 240V / 50 – 60 Hz, 10A |
※仕様及びデザインは、2016年9月現在のものです。
技術改善などにより、予告なしに変更することがありますがご了承ください。
実際の製品とは色合いなど多少異なることがあります。
